IEEE C57.12.90 Trafo Dönüş Oranı Ölçer

Trafo Dönüş Oranı Ölçer

Modeli: TTR-400

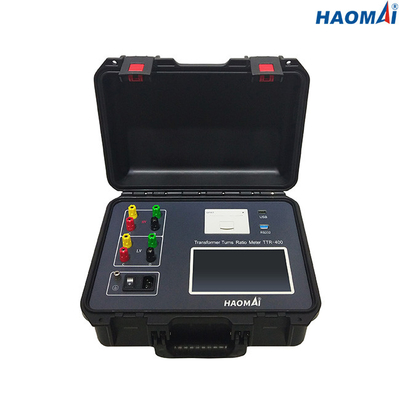

Trafo Dönüş Oranı Ölçer TTR-400, IEC 60076 ve IEEE C57.12.90 test standardına göre bir trafo merkezindeki veya üretim ortamındaki tek fazlı veya üç fazlı dağıtım trafolarının veya güç trafolarının voltaj oranını ve dönüş oranını ölçmek için tasarlanmıştır.

Ana Özellikler

●Dönüş oranı, gerilim oranı, faz kaymasını ölçer

●Değişken test voltajı: 0~160V

●Otomatik sargı bağlantı tanımlama ve vektör grup testi

●Kolay kullanım için 7” dokunmatik ekran

●Hızlı test kurulumu için basit kullanıcı arayüzü

●Test sonuçlarını yerleşik olarak kaydedin

●USB arayüzü aracılığıyla test sonuçlarını indirin

●Dahili yazıcı aracılığıyla test sonuçlarını yazdırın

●Daha doğru ölçüm için üç fazlı hassas invertör güç kaynağını benimseyin

●Yüksek ve alçak gerilim ters bağlantı korumasına ve trafo arası kısa devre korumasına sahiptir.

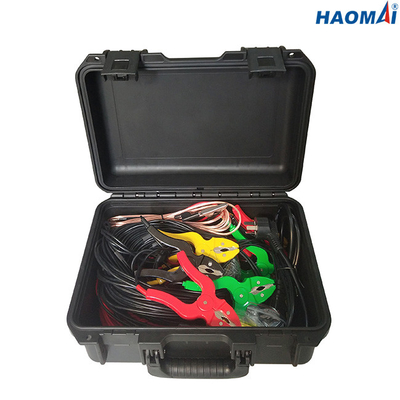

●Taşınabilirlik için kompakt ve sağlam bir çanta içinde teslim edilir

Teknik veri

◇Test Standardı: IEC60076 ve IEEE C57.12.90

◇Oran Ölçümü

aralık: 0.9-10000

doğruluk: ±0.1% @ 0.9-500

±%0,2 @ 501-2000

±0.5% @ 2001-10000

◇Faz Açısı Ölçümü

aralık: ±180°

doğruluk: ±0.1°

çözünürlük: 0.01°

◇Test Voltajı: 0~160V

◇Dahili Veri Depolama: 1000'e kadar veri seti

◇Test sonuçlarını doğrudan yazdırmak için yerleşik yazıcı

◇Güç Kaynağı: AC220V/230V±10%,50Hz/60Hz

◇Boyut: 360x290x170mm(14.17x11.42x6.69 inç)

◇Ağırlık: 5,9kg(13,01 lb)

◇Çevre Koşulları

depolama sıcaklığı: -20℃~60℃

nem: <%90

çalışma sıcaklığı: -10℃~50℃

◇Güvenlik Nitelikleri ve EMC

Güvenlik: IEC61010-1'e göre tasarlanmıştır

EMC: hafif endüstriyel IEC 61326

Trafo Dönüş Oranı Ölçer TTR-400, güç trafolarının voltaj oranını ve dönüş oranını test etmek için güçlü bir araçtır.

Trafo Dönüş Oranı Ölçer TTR-400, ISO/IEC 17025 kapsamında akredite edilmiş üçüncü taraf laboratuvarında da kalibre edilir.

Kalibrasyon Raporu aşağıdaki gibi gösterilir.
