| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Model numarası: | RÖLE YILDIZI-1600 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Seti, Röle Test Seti, Röle Test Cihazı, Sekonder Enjeksiyon Test Seti | Akım çıkışı: | 6x0…40A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| Max. Maks. output power çıkış gücü: | 240A'da 1x1000VA | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | 150V Koruma Rölesi Test Seti,40A Koruma Rölesi Test Seti,Ultraportable Koruma Rölesi Test Cihazı |
||

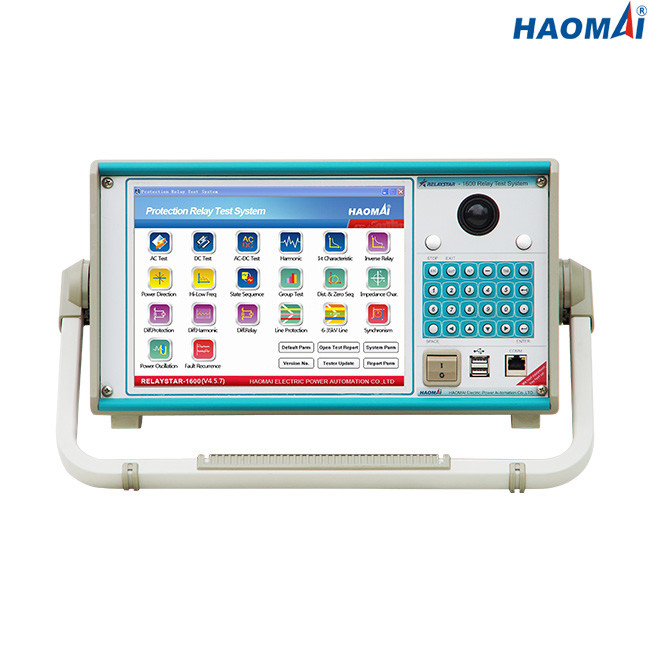

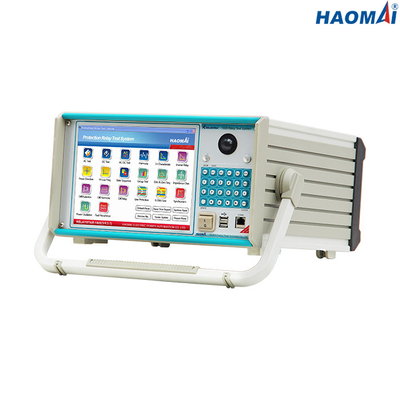

Yüksek Güç 6 Fazlı Koruma Rölesi Test Seti
Model: RELAYSTAR-1600
RELAYSTAR-1600, 6 fazlı akım (6x0…40A) ve 6 fazlı gerilim (6x0…150V) çıkışı yapabilen tüm koruma röleleri nesillerini ve tiplerini test etmek için çok amaçlı 6 fazlı koruma rölesi test setidir.
RELAYSTAR-1600, yüksek yüklü elektromekanik röleleri test etmek için daha yüksek akım ve güç çıkışı (6x0…40A, 6x300VA; 1x0…240A, 1x1000VA) istediğinizde mükemmel bir seçimdir.
RELAYSTAR-1600 bilgisayar olmadan çalıştırılabilir.Daha kolay yerel kullanım için yerleşik endüstriyel PC, 10,4 inç tam renkli TFT LCD ekran, yerleşik fare ve klavyeyi birleştirir.
Yüksek Güçlü 6 fazlı koruma rölesi test seti RELAYSTAR-1600, dahili GPS'i aracılığıyla farklı trafo merkezlerine tahsis edilen test setleri ile uçtan uca test yapmak için senkronize edilebilir.
Ana Özellikler
1) 6 fazlı akım(6×40A) + 6 fazlı gerilim(6×150V) çıkış
2) 10,4 inç LCD ekranlı gömülü endüstriyel PC
3) PC ile veya PC olmadan çalışır
4) Yüksek performanslı amplifikatörler
5) Daha yüksek güç çıkışı: 1x1000VA@240A
6) Dahili GPS ile uçtan uca test
7) Yerel ve uzak PC testi için mükemmel RELAYSTAR yazılımı
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…40A |
| 3 fazlı AC(LN) | 3x0…80A | |
| 1 fazlı AC(LL-LN) | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| Güç | 6 fazlı AC(LN) | 40A'da 6x300VA |
| 3 fazlı AC(LN) | 80A'da 3x450VA | |
| 1 fazlı AC(LL-LN) | 240A'da 1x1000VA | |
| DC(LN) | 20A'da 6x120VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~40A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~20A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…150V |
| 3 fazlı AC(LN) | 3x0…300V | |
| DC(LN) | 6x0…±175V | |
| Güç | 6 fazlı AC(LN) | 150V'da 6x80VA |
| 3 fazlı AC(LN) | 300V'de 3x100VA | |
| DC(LN) | 175V'de 6x80VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0,5~5V), ≤%0,2 (5~175V) | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 110V/220V(maks.1.5A) |
| Güç | maks.165VA/330VA |
İkili Girişler
| Sayı | 10 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 8 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Dahili İzleme ve Kayıt
| izleme | akımlar ve voltaj çıkışları |
| Kayıt | analog çıkışlar, ikili girişler/çıkışlar durumu |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V/127V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 18 kg (39,68 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 420×360×210mm (16.54x14.17x8.27 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Yüksek Güç 6 Faz Koruma Rölesi Test Seti RELAYSTAR-1600, mükemmel taşınabilirliğin gerekli olduğu ve 40A'e kadar 6 fazlı akımın yeterli olduğu durumlarda test mühendislerinin tercihi olmaktadır.
Yüksek Güç 6 Fazlı Koruma Rölesi Test Seti RELAYSTAR-1600, ISO/IEC 17025 kapsamında akredite edilmiş Çin KETOP laboratuvarında Tip Testini geçmiştir.
Yüksek Güç 6 Fazlı Koruma Rölesi Test Seti RELAYSTAR-1600, ISO/IEC 17025 akreditasyonuna sahip üçüncü parti laboratuvarlarda da kalibre edilmektedir.
Tip Test Raporu ve Kalibrasyon Raporu aşağıdaki gibidir.
