50.27 Lb Tan Delta Güç Trafosu Test Seti Kiti 12kV Çok Fazlı

Kapasitans ve Yayılma Faktörü Test Sistemi

Modeli: TDC3100

Kapasitans ve Güç/Tüketim Faktörü Test Sistemi TDC3100, yani C&DF Test Seti, güç/tüketim faktörü ve kapasitansı ölçerek yüksek gerilim ekipmanlarının yalıtım durumunu analiz etmeye yönelik güçlü bir test sistemidir.

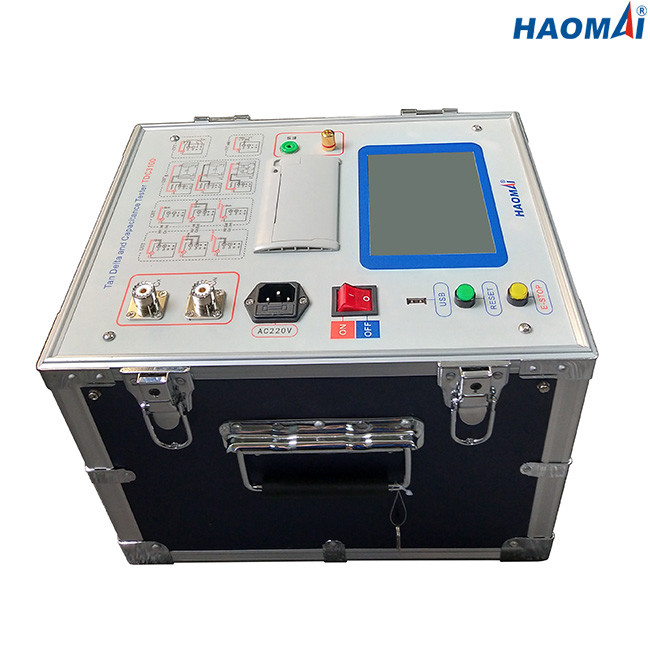

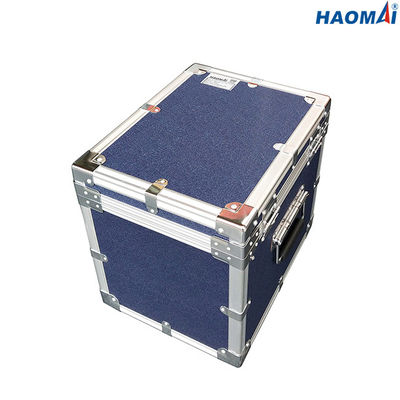

Kapasitans ve Güç/Tüketim Faktörü Test Sistemi TDC3100, 22,8 kg'dır (50,27 lb), bu da test konumlarına taşınmasını kolaylaştırır.TDC3100'ün panelindeki dokunmatik ekran, işlemi daha kolay ve hızlı hale getirir.

Ana Özellikler

1) Test standardı: IEC60247

2) Seçilebilir test modu: UST, GST, GSTg

3)10 kV izolasyon güç faktörü/tüketim faktörü (tan∂) ölçümü

4) 12 kV'da 60 nF'ye kadar kapasite ölçümü

5)CVT oran testi mevcuttur (doğruluk sınıfı 1.0 veya 3.0 olan CVT için uygundur)

6) Şiddetli parazit veya gürültü koşulları altında test etmek için parazit bastırma devreleri

7) Kolay ve hızlı kullanım için dokunmatik ekran

8) Test sonuçlarını doğrudan yazdırmak için dahili termal yazıcı

Teknik veri

●Test Standardı: IEC60247

●Dahili YG Çıkışı: 0,5~12kV

Çıkış doğruluğu: ±(okuma×%1)

Çözünürlük: 100V

Maksimum çıkış akımı: 200mA

Kapasite: 2000VA

●Kendinden uyarımlı Güç Kaynağı: AC 0~50V/15A

●Yayılma Faktörü(tgδ) Ölçümü

Ölçüm aralığı: sınır yok

Doğruluk: ±(okuma×%1+0.040%)

Çözünürlük: %0,001

●Kapasitans (Cx) Ölçümü

Ölçüm aralığı: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

CVT testi için Cx <300nF

Doğruluk: ±(okuma×1%+1.00pF)

Çözünürlük: 0.001pF(4 geçerli dijital)

●CVT Oran Testi(1.0 veya 3.0 doğruluk sınıfı ile CVT için uygundur)

Ölçüm aralığı: 10~10000

Doğruluk: %1

●Sıklık

Tek frekans: 50Hz veya 60Hz

Değişken frekans: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Test sonuçlarını yazdırmak için yerleşik termal yazıcı

●Test sonuçları indirme depolaması için USB arayüzü

●Veri depolama: 200 test sonucu test cihazında saklanabilir

●Güç Kaynağı: özelleştirilmiş(AC 220V/230V/120V/127V±10%, 1-faz), 50Hz/60Hz

●Çevresel Durum

Depolama sıcaklığı: -20℃~60℃

Çalışma sıcaklığı: -10℃~50℃

Nem: <%90

●Çeşitli

Ev sahibi boyutu:350x270mx270mm(13,78x10,62x10,63 inç)

Ana bilgisayarın ağırlığı: 22,8 kg (50,27 lb)

●Güvenlik Nitelikleri ve EMC

Güvenlik: IEC61010-1'e göre tasarlanmıştır

EMC: hafif endüstriyel IEC 61326

Kapasitans ve Güç/Tüketim Faktörü Test Sistemi TDC3100(C&DF Test Seti) TDC3100, transformatörlerin, devre kesicilerin, döner makinelerin, kabloların, CVT vs.'nin kayıp faktörünü(tgδ), güç faktörünü(PF) ve Kapasitansını(Cx) test etmek için güvenilir bir test cihazıdır. ..
