20dB Süpürme Frekansı Tepki Analizörü

Süpürme Frekans Tepki Analizörü

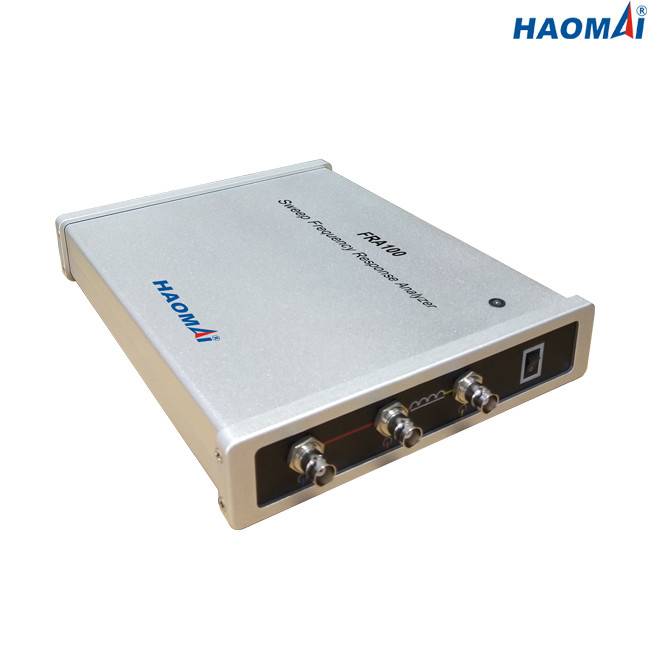

Modeli: FRA100

Sweep Frequency Response Analyzer FRA100, SFRA(Sweep Frequency Response Analysis) yöntemini kullanır ve geniş bir frekans aralığında elektriksel transfer fonksiyonunu ölçer.Manyetik çekirdekteki sargı hatalarını ve arızalarını tespit ederek transformatör güvenilirliğini artırmaya, bakım maliyetlerini düşürmeye ve maliyetli arızaları önlemeye yardımcı olur.

Süpürme Frekansı Tepki Analiz Cihazı FRA100, FRA ve Çin standardı DL/T 911-2016 kullanılarak trafo sargılarının 342,2008 numaralı Cigre Broşürü mekanik durum değerlendirmesinde, güç trafolarının sargı deformasyonuna ilişkin FRA'nın yanı sıra uluslararası standart IEC60076-18:2012'deki gereksinimleri karşılar.

Ana Özellikler

●Güç transformatörlerinin her bir sargının genlik-frekans yanıt özelliklerini ölçerek sargı deformasyonunu test etmek için SFRA'yı (Süpürme Frekansı Tepki Analizi) kullanın

●Hızlı ölçüm: Tek sargının ölçüm süresi 2 dakikadan azdır.

●Yüksek frekans doğruluğu: ≤0,001%

●50.000'e kadar maksimum tarama noktası

●Daha yüksek frekans kararlılığı sağlamak için dijital frekans sentezi

●Dizüstü bilgisayarı tamamen korumak için 5000V voltaj izolasyonu

●9 eğriyi aynı anda yükleyebilme ve sargı deformasyonlarını teşhis etmek ve referans sonucu sağlamak için her eğrinin parametrelerini otomatik olarak hesaplayabilme.

●Analiz yazılımı, Çin standardı DL/T 911-2016 ve uluslararası standart IEC60076-18:2012'nin gereksinimlerini karşılayabilecek güçlü bir işleve sahiptir.

●Yazılım yönetimi yüksek insanlaştırma ve entelektüelleştirmeye sahiptir.Kullanıcıların, parametre ayarlarından sonra tüm ölçümleri tamamlamak için tek bir düğmeye tıklamaları yeterlidir.

●Kolay taşıma için küçük boyut ve hafiflik (2,3 kg / 5,07 lb)

Teknik veri

◇Ölçüm Bölümü

Test yöntemi: SFRA (Süpürme Frekansı Tepki Analizi)

Frekans aralığı: 10Hz–10MHz

Frekans çözünürlüğü: < %0.01

Frekans yanlışlığı: ≤0.001%

Puan sayısı: varsayılan 600, kullanıcı tarafından seçilebilir

maks.50 000 puan, kullanıcı tanımlı

Ölçüm süresi: Tek sarım için 1-2 dakika

Nokta aralığı: logaritmik veya doğrusal

Süpürme ayarları: müşteri tanımlı frekans bantları için bireysel ayarlar.Doğrusal veya logaritmik ölçek.

Dinamik aralık: -120dB~20dB

Hata: +10 dB'den -50 dB'ye kadar ±0,1 dB

-80 dB'ye kadar ±0.5 dB

±1 dB'den -100 dB'ye kadar

PC İletişimi: USB

Yazılım: Windows XP/7/8/10 için uygun

Standartlar: Cigré Broşür 342, 2008'deki gereksinimleri karşılar. FRA DL/T 911-2004 kullanılarak trafo sargılarının mekanik durum değerlendirmesi, güç transformatörlerinin sargı deformasyonuna ilişkin FRA ve ayrıca uluslararası standart IEC60076-18:2012.

◇Analog çıkış

Kanal 1

Uygunluk voltajı: 0,50-25 Vp-p, testte otomatik olarak ayarlayın

50 Ω'da ölçüm voltajı: 0,25-12,5 Vp-p

Çıkış empedansı: 50 Ω

Frekans aralığı: 10Hz–10MHz

Tarama yönü: düşükten yükseğe

◇Analog giriş

Kanallar: 2

Örnekleme: Eşzamanlı

Frekans aralığı: 10Hz-10MHz

Giriş empedansı: 1 MΩ

Örnekleme hızı: 100 MS/s

◇PC Gereksinimleri(PC dahil değildir)

İşletim sistemi: Windows XP/7/8/10

İşlemci: Pentium 500 MHz veya üstü

Bellek: 256 Mb RAM veya daha fazlası

Sabit sürücü: Minimum 30 Mb boş

arayüz: USB

◇Genel

Adaptör için AC güç kaynağı: 100-240V AC, 50/60Hz

Enstrüman için DC güç kaynağı: 12V DC

Boyutlar: 238 x 184 x 40 mm (9,37” x 7,24” x 1,57”)

Ağırlık: 2,3 kg (5,07 lbs)

Çevre koşulları

Uygulama alanı: Cihaz, orta ve yüksek voltajlı trafo merkezlerinde ve endüstriyel ortamlarda kullanılmak üzere tasarlanmıştır.

Depolama sıcaklığı: -20°C ila 70°C (-4°F ila +158°F)

Çalışma sıcaklığı: -20°C ila +50°C (-4°F ila +122°F)

Nem: < %95 RH, yoğuşmasız

Güvenlik Nitelikleri ve EMC

Güvenlik: IEC61010-1, 2006/95/EC'ye uygun olarak tasarlanmıştır

EMC: 2004/108/EC

Sweep Frequency Response Analyzer FRA100, güç transformatörlerinin çekirdek ve sargı düzeneğindeki mekanik ve elektriksel değişiklikleri tespit etmek için ideal bir araçtır.
